TYPE 2 NAAR TYPE 2 · AC-LADEN

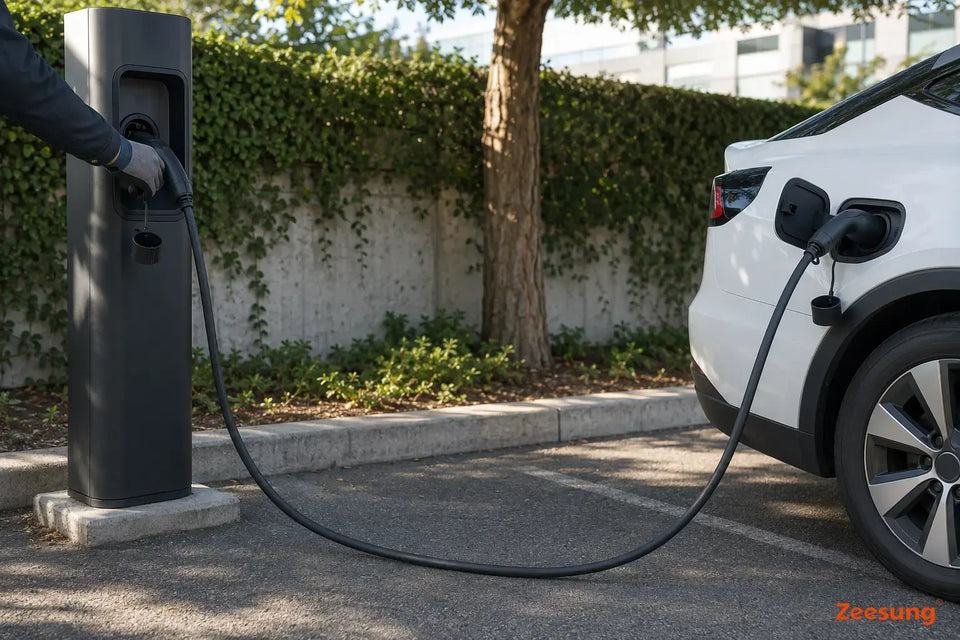

Verbind een Type 2-laadpunt met uw auto.
Voor een Type 2-contactdoos op het laadpunt en een voertuig met een Type 2-AC-laadaansluiting.

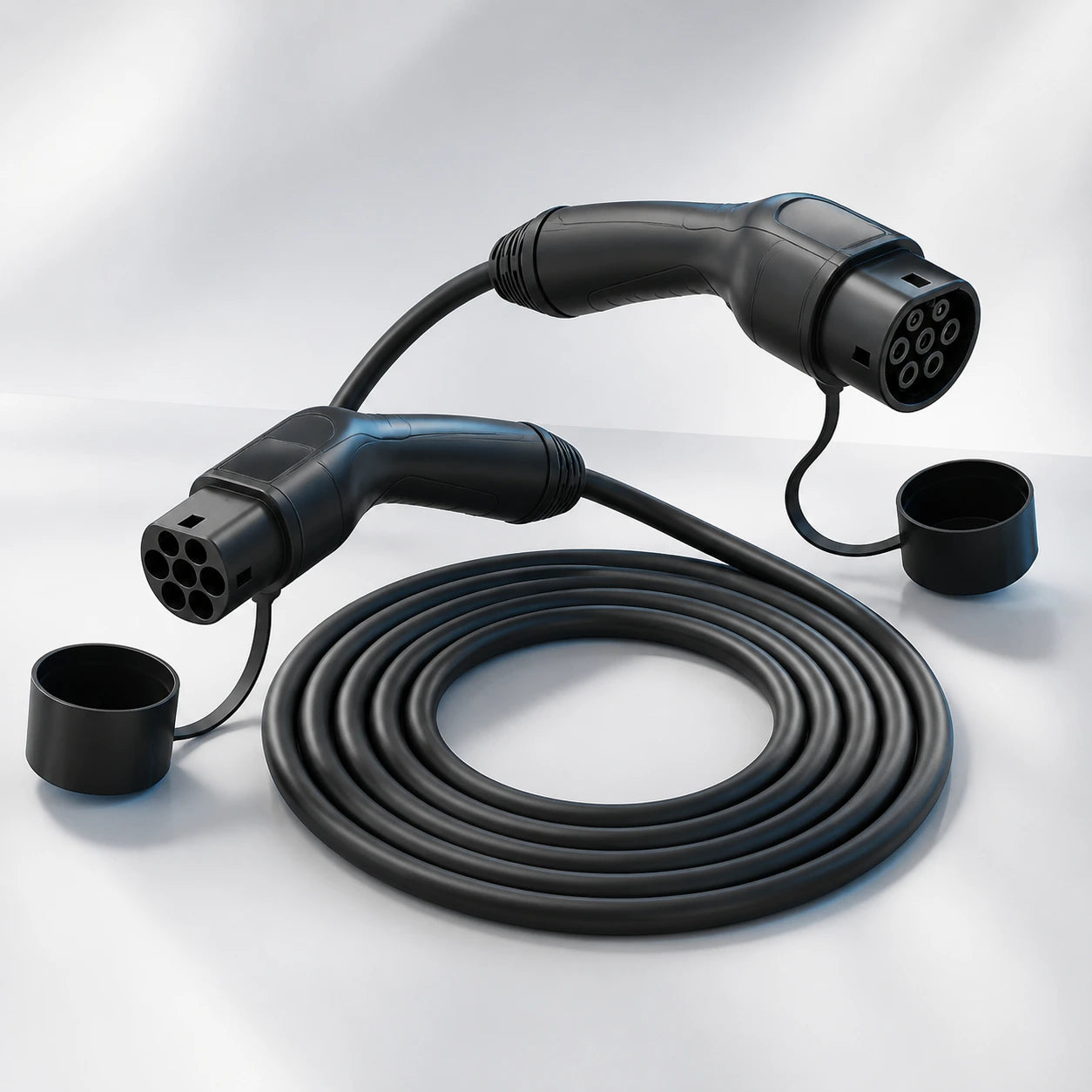

RENDER · GENERIEKE TYPE 2-KABELFAMILIE · GEEN VARIANTBEWIJS · GEEN PRODUCTFOTOGRAFIE Deze render van een generieke familie toont geen vermogen, fase, lengte of retailvariant.
€489,00
Op voorraad.
Afrekenen en betalen zijn momenteel niet beschikbaar. U kunt producten, configuraties en deze winkelwagen nog steeds bekijken. Vraag over deze configuratie
Deze render van een generieke familie toont geen vermogen, fase, lengte of retailvariant.

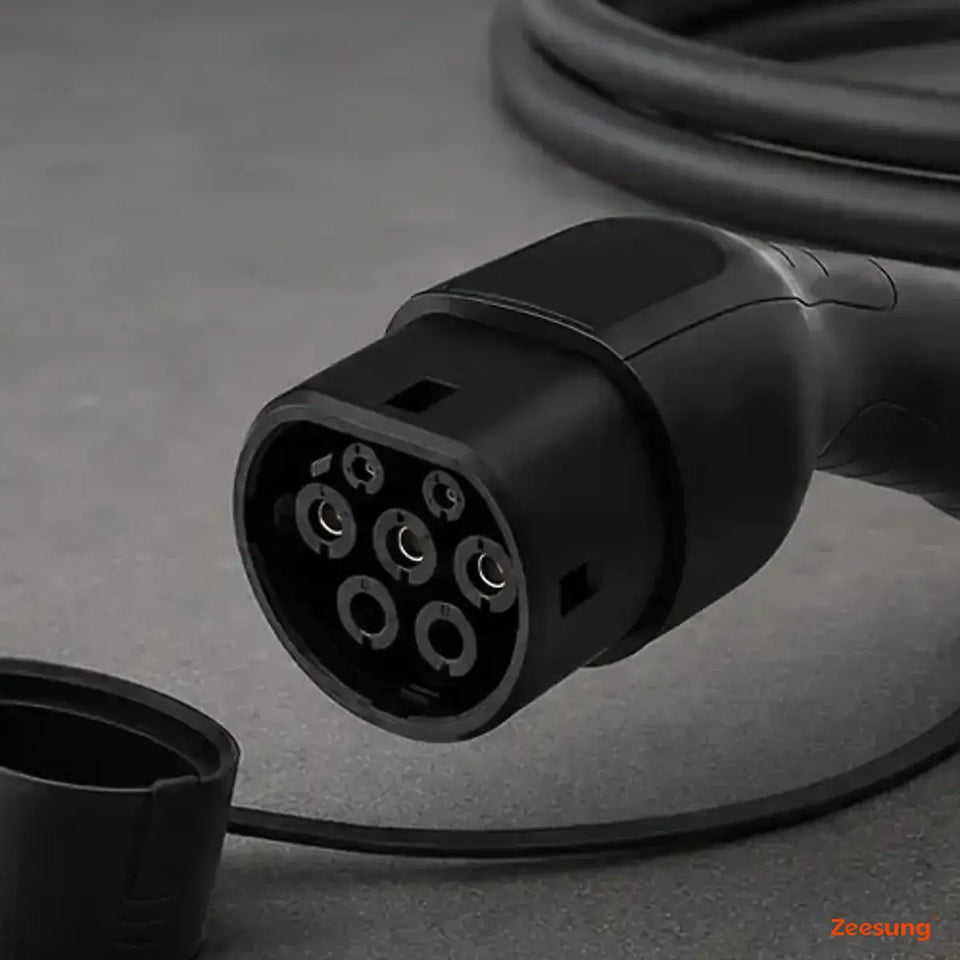

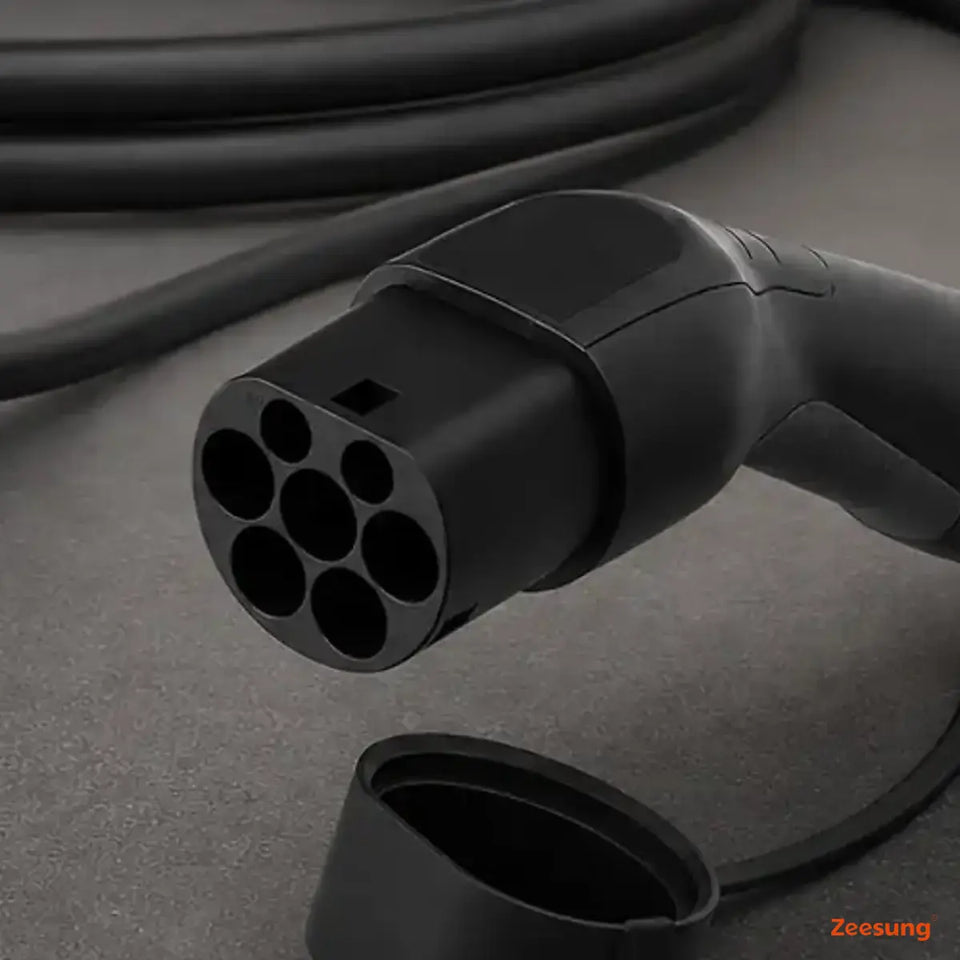

Benaderende referenties: connector aan voertuigzijde 220 mm; connector aan laadpuntzijde 230 mm. Buitendiameter kabel: 13,5 ± 0,5 mm voor 7 kW / 32 A eenfasig en 16,5 ± 0,5 mm voor 22 kW / 32 A driefasig. Alleen educatief; geen variant-, meet-, CAD- of prestatiebewijs.
TYPE 2 / mm
De tekeningen van de productfamilie tonen circa 220 × 112 mm aan de voertuigzijde en 230 × 112 mm aan de laadpuntzijde. De verpakkingsreferentie toont een roldiameter van 300 ± 30 mm. Dit is een referentieopstelling, geen gegarandeerde opbergmaat voor elke kabellengte.
Modeldocumenten vinden

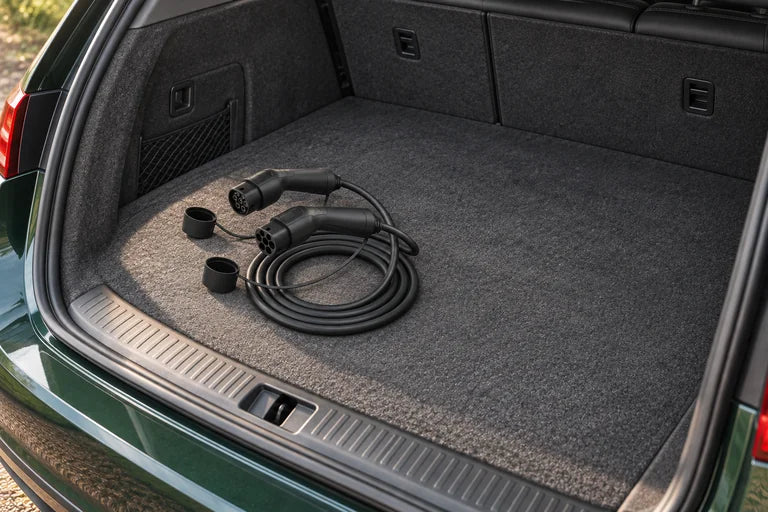

Kies de kabellengte voor de werkelijke route en bepaal waar u de losgekoppelde kabel opbergt. Rol hem los op, bescherm de stekkers en volg de instructies van uw model.
De bevestigde inhoud bestaat uit de kabel en beschermkappen. Een draagtas behoort niet tot de momenteel bevestigde inhoud. Controleer uitvoering en verpakking voordat u bestelt.
Meet uw kabelrouteVoordat u kiest
Controleer de elektrische aansluiting. Meet daarna de kabelroute.
01 / Nominaal kabelvermogen
Het nominale kabelvermogen is een grens, geen belofte van laadsnelheid. Het werkelijke AC-laadvermogen wordt beperkt door het voertuig, het laadpunt, de beschikbare stroomvoorziening en de kabel.
Controleer vóór uw keuze het AC-laadvermogen van uw voertuig en uw laadpunt.
02 / Kabellengte
Meet de route van de contactdoos van het laadpunt naar de laadaansluiting van het voertuig in uw gebruikelijke parkeerpositie. Kies een lengte die langs die route reikt.
Meet de werkelijke kabelroute, niet alleen de rechte afstand tussen auto en laadpunt.
PRODUCTDETAILS
01

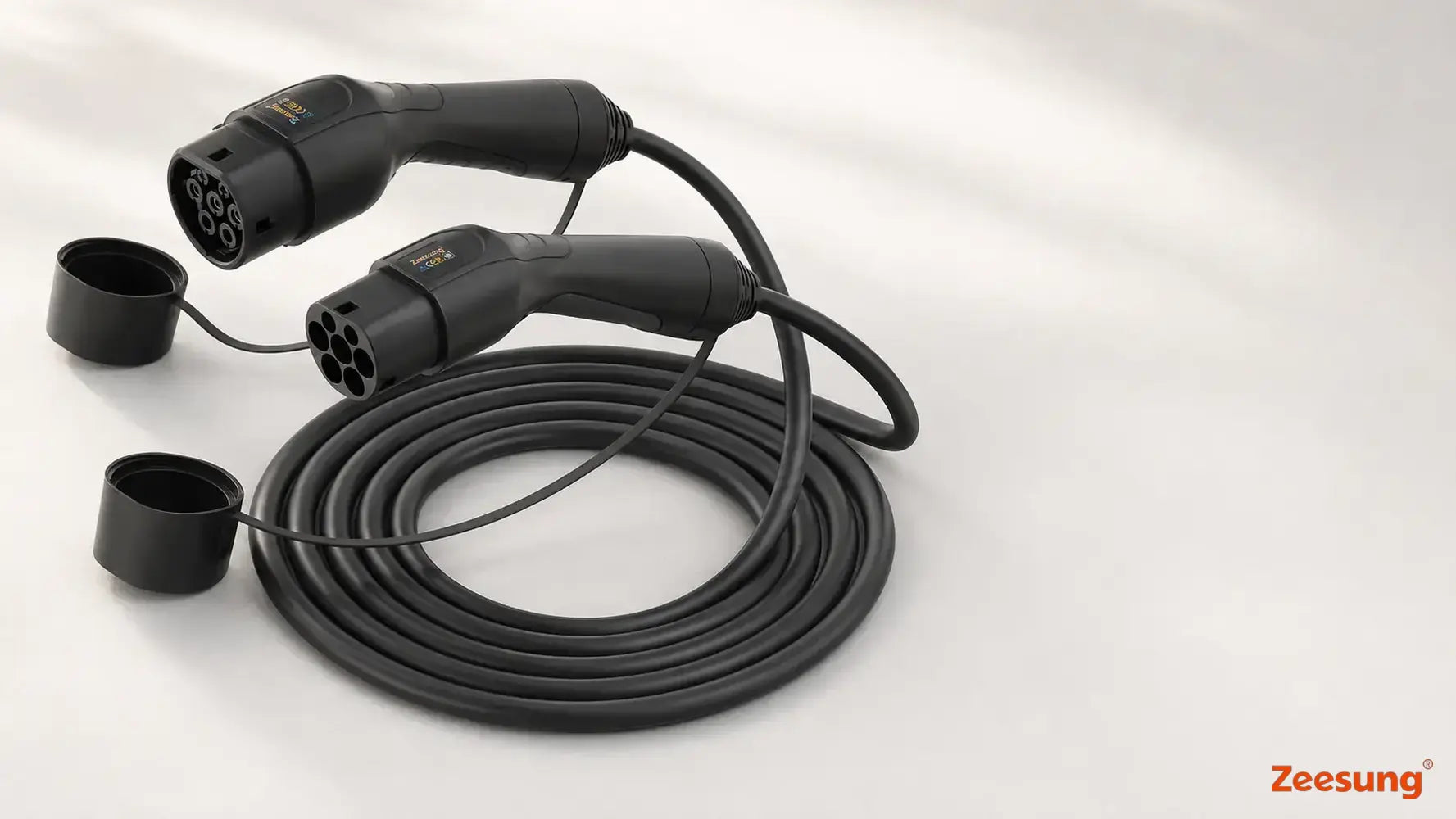

Dit product verbindt een Type 2-laadpunt zonder vaste kabel met een Type 2-voertuigaansluiting. Het heeft geen Schuko- of CEE-stekker en geen geïntegreerde IC-CPD.
02
Kies 7 kW / 32 A eenfasig of 22 kW / 32 A driefasig passend bij het laadpunt en het voertuig.
03
Verkrijgbaar in 5 m, 7,5 m en 10 m. Meet vóór uw keuze de route tussen het laadpunt en het geparkeerde voertuig.
04
De werkelijke laadsnelheid hangt af van het laadpunt, de kabelwaarde en het voertuig.
05

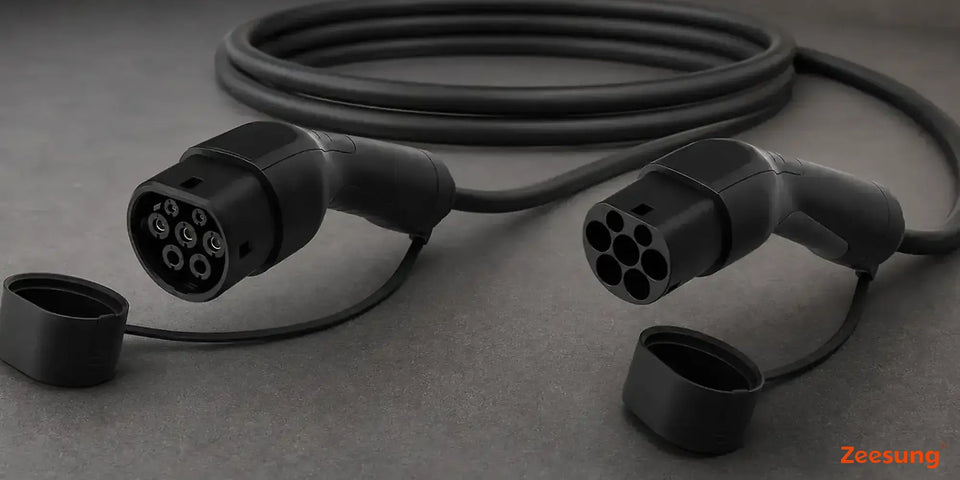

TPU-kabel met Type 2-stekkers en beschermkappen. De 7 kW-kabel gebruikt 3 × 6 mm² vermogensaders; de 22 kW-kabel gebruikt 5 × 6 mm² vermogensaders.
06
Beoordeel het documentpad voor de gekozen kabelwaarde en bestemmingsmarkt; een vermelde referentie betekent niet dat er een openbaar bestand is.
VEELGESTELDE VRAGEN
Nee. De kabel verbindt een Type 2-contactdoos van een laadpunt met een compatibele Type 2-voertuigaansluiting en heeft geen huishoudelijke netstekker of geïntegreerde IC-CPD.
Kies 7 kW / 32 A eenfasig of 22 kW / 32 A driefasig, elk in 5 m, 7,5 m of 10 m.
Gebruik documenten die overeenkomen met het exacte productmodel, de versie, de gekozen nominale waarde en de bestemmingsmarkt. Beoordeel het bereik en de downloadbeschikbaarheid.
Parkeer zoals gewoonlijk. Volg de kabelroute rond obstakels en laat aan beide uiteinden voldoende ruimte. Kies 5, 7,5 of 10 m; koppel geen verlengkabels als lengteoptie.
